ラブフレックスカップリング

  • ゴム製品
  • 防振ゴム

可撓性と振動吸収性を持ち、屈曲疲労に強いゴムで強力な補強繊維の芯体を被覆したタイヤ型カップリングです。

用途

●ゴム製軸継手

特長

●特長１
可撓性が非常に大きい軸の偏角、偏心、間隙誤差を広範囲に許容することができます。なお、このような仕様で、ご使用頂く場合、程度に応じて反力が発生するため機器の損傷を招く恐れもありますので、ご注意願います。

  • 偏角

    両軸の許容偏角（△θ）は各サイズとも3°以内です。

  • 偏心

    両軸の許容偏心（△h）はカップリング各サイズの外径の1%以内です。

  • 間隙誤差（エンドプレイ）

    両フランジ間隙（Z2）の許容誤差はカップリング各サイズの外径の+0-2%以内です。

●特長2
衝撃の緩和並びにトーションダンパーとしての性能が優れている。高弾性のゴムでできていますので、衝撃の緩和、振動の吸収が極めて良好です。従って回転が非常に静かで防振の役目をします。軸の回転トルクとカップリングのねじり角とが、ほぼ比例しますから、軸振動を特に考慮しなければならない場合には設計が容易になります。

●特長3
構造が簡単で取り付け取りはずしが容易。
ゴムタイヤの締結金具は圧力リングを所定位置（RF型ではフランジボス段付き部、RFH型では同溝位置）までボルト締めするだけですから、簡単に取り付けられます。 カップリングを取り換えなければならない場合でも、ゴムタイヤは1カ所切り離してありますから、機械を移動せず取り付け取りはずしができます。

●特長4
無給油で、保守が容易となり経済的です。
水分や塵埃の影響はほとんど受けません。 従ってカップリング自体の保守はほとんど不要です。 金属摩擦の部分がありませんので、運転時の騒音が極めて少ないばかりでなく、注油の必要がなく、また摩擦も生じません。 継手装置にかかる費用は他のカップリングに比較し経済的です。

型式

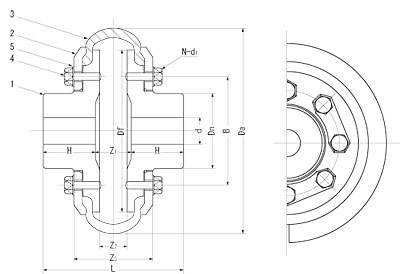

RF型

呼号
番号		 名　称 材　質 表面処理
1 フランジ FC200相当 ラッカー塗装
（赤褐色）
2 圧力リング SS400 ラッカー塗装
（赤褐色）
3 ゴムタイヤ ゴム、
補強繊維		 −
4 ボ　ル　ト SWCH10R 亜鉛メッキ
5 共通座金 SPCC 亜鉛メッキ
  • （注）
  • １．フランジの標準材質はFC200相当です。（RF-60のみSS400）その他材質をご要望の場合はご相談ください。
  • ２．RF-60のみ共通座金に代わり、スプリングワッシャを使用しています。
  • ３．軸孔（d）は特にご指定なき場合は、d minの寸法となります。（φd公差 0ｰ1）
  • ４．適正周囲温度は＋20℃近辺です。使用にあたっては周囲温度が−10℃～＋60℃内でご使用ください。
最外径 軸径 ボス外径 全巾 片フランジ
長さ		 フランジ
外径		 フランジ
間隙		 ボルト
ピッチ径		 ボルト寸法 許容
回転数		 許容
トルク		 慣性
モーメント		 振動
モーメント		 重量
最小 最大 本数 呼び径×ピッチ 首下長さ
サイズ
番号		 Da d min d max Dn L H Df Z1 Z2 Z3 Ｂ N d1×p ℓ n T I GD2 W
mm mm mm mm mm mm mm mm mm mm mm 個 mm mm r.p.m. N･m kg・m2 N･m2 ㎏
RFｰ  60 60 8 12 20 32 10.5 44 11 5 25 29 12 M4×0.7 10 4,000 9.8 0.00008 0.0029 0.28
RFｰ100 100 10 22 36 66 26 80 14 10 40 54 12 Ｍ6×1 15 4,000 29 0.00088 0.0343 1.21
RFｰ135 135 16 30 48 90 35 108 20 14 53 70 12 M8×1.25 20 4,000 78 0.0038 0.151 2.87
RFｰ180 180 23 35 64 120 46 144 28 20 70 95 12 M10×1.5 25 3,000 147 0.0151 0.588 6.38
RFｰ210 210 28 50 76 143 54 168 35 27 83 110 16 M10×1.5 30 3,000 294 0.0319 1.25 9.40
RFｰ265 265 33 60 95 178 67 210 44 32 105 140 16 M12×1.75 40 2,000 736 0.101 3.96 19.0
RFｰ310 310 36 70 112 208 75 248 58 36 121 165 16 M12×1.75 45 2,000 1,230 0.224 8.77 31.0
RFｰ400 400 40 85 145 270 100 320 70 44 153 210 16 M16×2 55 1,600 2,700 0.791 31.0 70.0
RFｰ450 450 55 100 165 300 110 360 80 50 171 240 16 M20×2.5 60 1,250 4,900 1.39 54.6 101
RFｰ550 550 90 130 200 365 130 440 105 53 196 280 16 M24×3 75 1,000 9,810 3.78 148 170
RFｰ700 700 100 160 255 460 165 560 130 70 256 364 16 M30×3.5 100 800 19,600 12.6 492 358

（注1）上表は仮組立時の標準寸法を示します。

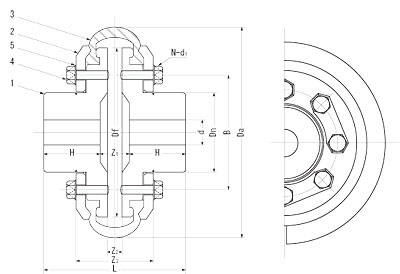

RFH型

呼号
番号		 名　称 材　質 表面処理
1 フランジ FC200相当 ラッカー塗装
（赤褐色）
2 圧力リング SS400 ラッカー塗装
（赤褐色）
3 ゴムタイヤ ゴム、
補強繊維		 −
4 ボルト SWCH10R 亜鉛メッキ
5 共通座金 SPCC 亜鉛メッキ
  • （注）
  • １．フランジの標準材質はFC200相当です。その他材質をご要望の場合はご相談ください。
  • ２．軸孔（d）は特にご指定なき場合は、d minの寸法となります。（φd公差 0ｰ1）
  • ３．適正周囲温度は＋20℃近辺です。使用にあたっては周囲温度が−10℃～＋60℃内でご使用ください。
最外径 軸径 ボス外径 全巾 片フランジ
長さ		 フランジ
外径		 フランジ
間隙		 ボルト
ピッチ径		 ボルト寸法 許容
回転数		 許容
トルク		 慣性
モーメント		 振動
モーメント		 重量
最小 最大 本数 呼び径×ピッチ 首下長さ
サイズ
番号		 Da d min d max Dn L H Df Z1 Z2 Z3 Ｂ N d1×p ℓ n T I GD2 W
mm mm mm mm mm mm mm mm mm mm mm 個 mm mm r.p.m. N･m kg･m2 N･m2 ㎏
RFHｰ100 100 10 22 38 63 25 80 13 5 38 54 12 M6×1 15 5,000 49 0.00095 0.0373 1.22
RFHｰ125 125 12.5 30 48 80 31.5 100 17 7 47 68 12 Ｍ6×1 20 4,500 98 0.0028 0.110 2.12
RFHｰ155 155 16 32 60 100 40 124 20 9 58 84 12 M8×1.25 25 4,200 167 0.0080 0.314 4.56
RFHｰ180 180 20 35 68 125 50 144 25 10 66 95 12 M10×1.5 25 3,500 294 0.0169 0.657 6.88
RFHｰ210 210 25 50 80 140 56 168 28 12 75 110 16 M10×1.5 30 3,000 490 0.0355 1.39 9.79
RFHｰ265 265 31.5 60 100 160 63 210 34 16 97 140 16 M12×1.75 40 2,500 981 0.112 4.38 20.0
RFHｰ310 310 40 70 118 200 80 248 40 18 113 165 16 M12×1.75 45 2,000 1,370 0.248 9.73 35.0
RFHｰ400 400 50 85 152 250 100 320 50 23 143 210 16 M16×2 55 1,600 3,140 0.863 33.8 75.0
RFHｰ450 450 63 100 172 315 125 360 65 25 161 240 16 M20×2.5 60 1,400 4,900 1.56 61.1 115
RFHｰ550 550 80 130 210 355 140 440 75 30 191 280 16 M24×3 75 1,100 9,810 4.22 166 190
RFHｰ700 700 100 160 266 450 180 560 90 40 246 364 16 M30×3.5 100 900 19,600 14.2 557 400

（注1）上表は仮組立時の標準寸法を示します。
