ダイヤマウントシリーズU-TYPE
- ゴム製品
- 防振ゴム
特長
ゴムのせん断剛性を利用した低バネ定数防振ゴムで、上下方向・水平方向のバネ定数比を適当に選択でき、高周波振動および低周波振動にも効果を発揮します。U1000型一般用途として広く利用可能です。U2000は狭い空間に容易に挿入取り付けができます。U3000型はU1000型、U2000型よりさらに低バネ定数で、しかも支持高が低い-TYPEです。
用途
一般産業用機械、軽重量機械
U1000型

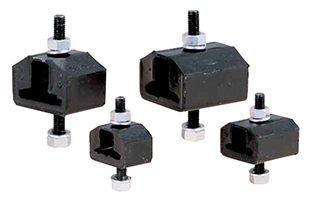

製品外観

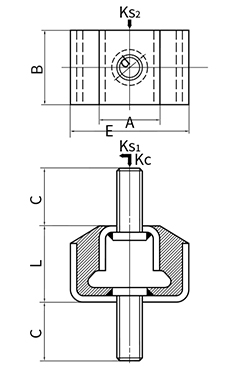

外形寸法図
特性値および製品寸法
| 特性値 | 製品寸法 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧縮バネ定数 :Kc(N/mm) |
圧縮最大荷重 (N) |
剛性比 (Ks1/Kc) |
剛性比 (Ks2/Kc) |
重量 (g) |
A | B | C | d | E | L | |
| U1225 | 68.5 | 185 | 3.26 | 0.89 | 95 | 20 | 25 | 20 | M8 | 40 | 26 |
| U1240 | 115 | 325 | 3.36 | 0.89 | 135 | 20 | 40 | 20 | M8 | 40 | 26 |
| U1340 | 88 | 440 | 2.90 | 0.84 | 280 | 25 | 40 | 30 | Μ10 | 60 | 40 |
| U1360 | 135 | 685 | 2.68 | 0.85 | 380 | 25 | 60 | 30 | Μ10 | 60 | 40 |
※注：特性値の剛性比は、参考値とする。
U2000型

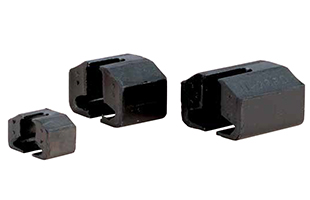

製品外観
外形寸法図
特性値および製品寸法
| 特性値 | 製品寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧縮バネ定数 :Kc(N/mm) |
圧縮最大荷重 (N) |
剛性比 (Ks1/Kc) |
剛性比 (Ks2/Kc) |
重量 (g) |
A | B | C | d | E | L | t | |
| U2425 | 68.5 | 185 | 3.26 | 0.89 | 55 | 20 | 25 | 15.4 | 8 | 40 | 26 | 2.3 |
| U2440 | 115 | 325 | 3.36 | 0.89 | 90 | 20 | 40 | 15.4 | 8 | 40 | 26 | 2.3 |
| U2640 | 88 | 440 | 2.90 | 0.84 | 190 | 25 | 40 | 18.6 | 11 | 60 | 40 | 3.2 |
| U2660 | 135 | 685 | 2.68 | 0.85 | 290 | 25 | 60 | 18.6 | 11 | 60 | 40 | 3.2 |
※注：特性値の剛性比は、参考値とする。
U3000型

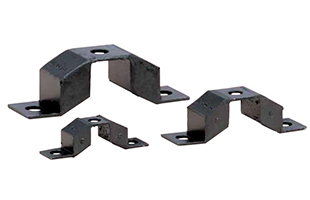

製品外観
外形寸法図
特性値および製品寸法
| 特性値 | 製品寸法 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 圧縮バネ定数 :Kc(N/mm) |
圧縮最大荷重 (N) |
剛性比 (Ks1/Kc) |
剛性比 (Ks2/Kc) |
重量 (g) |
A | B | C | d | D | E | F | L | p | t | |
| U3010 | 21.5 | 59 | 3.04 | 0.28 | 24 | 20 | 15 | 15.4 | 7 | 7 | 66 | 40 | 17 | 54 | 2.3 |
| U3020 | 36 | 125 | 3.56 | 0.94 | 45 | 20 | 20 | 15.4 | 9 | 9 | 80 | 44.6 | 23 | 62 | 2.3 |
| U3030 | 51 | 265 | 3.32 | 0.89 | 100 | 30 | 30 | 25.4 | 11 | 11 | 110 | 64.6 | 32 | 86 | 2.3 |
| U3040 | 68.5 | 480 | 3.25 | 0.90 | 250 | 40 | 40 | 33.6 | 14 | 14 | 140 | 86.4 | 43 | 112 | 3.2 |
※注：特性値の剛性比は、参考値とする。
